在萬用表上，交流電壓的符號一般為ACV或V~。

其中，“AC”是交流電的簡稱，“V”是電壓的單位符號，由于交流電的波形通常為正弦曲線，所以通常也用“ V ”后面加一個“波浪號（~）”來代表交流電電壓。

萬用表上各種符號代表的意思

萬用表，又稱為復用表、多用表、三用表、繁用表等，是電力電子等部門不可缺少的測量?jì)x表，一般以測量電壓、電流和電阻為主要目的。下面，小編以?勝利儀器 Victor VC890D 數字式萬用表來講解一下萬用表上面的各種符號代表的具體意思。

1.電阻：Ω

電阻單位的符號是“Ω”，讀作“歐姆”，所以萬用表上面通常用歐姆（Ω）來表示電阻擋位。

2.電容：F

電容的單位為F，讀作“法拉”，萬用一般用“F”來表示測量電容值的擋位。需要注意的是，法拉（F）是一個很大的單位，所以平時使用的都是皮法（pF）、微法（μF）、毫法（mF）等更小的單位。

3.直流電壓：DCV或V﹉

直流電，英文為Direct Current，簡稱DC，所以萬用表通常用DCV來表示直流電壓，同時，因為直流電需要區分正負極，所以也用符號“V﹉”來表示直流電壓檔。

4.直流電流：DCA或A﹉

電流的單位為A，讀作“安培”，同直流電壓相同，萬用表通常用DCA或A﹉來表示直流電流檔。

5.交流電流：A~

與前面相同，用“~”來表示交流電，用“A”來表示電流，所以萬用表上“A~”表示交流電流檔。

6.蜂鳴檔、通斷檔

通斷檔，也稱為蜂鳴檔，在部分萬用用表上，也將蜂鳴檔和二極管檔合并為一個檔。它主要是測試線路通斷和線路壓降的，是萬用表日常使用非常多的一個功能。

7：二極管和三極管檔

二極管檔和三極管，在普通萬用表中使用的比較少，而且測量的數據相對不是很準確。二極管的檔的標志是屋里雪中二極管的符號，三極管檔的標志是“hFE”,三極管檔配合三極管插孔使用，一般有“E B C E、NPN、PNP”等字樣標注。

8.頻率：Hz

頻率的單位是Hz，讀作“赫茲”，萬用表通常用Hz來表示頻率檔，通常頻率檔與交流電壓檔合并在一起，利用切換開關“SELECT”來切換顯示交流電壓和頻率。

萬用表的簡單使用方法

萬用表的使用，通常是配合萬用表表筆、量程、插孔來使用的：不同的測量場景，需要將萬用表的紅、黑表筆插入不同的插孔，還要將開關撥至不同擋位，否則可能燒毀萬用表的保險甚至損壞萬用表。

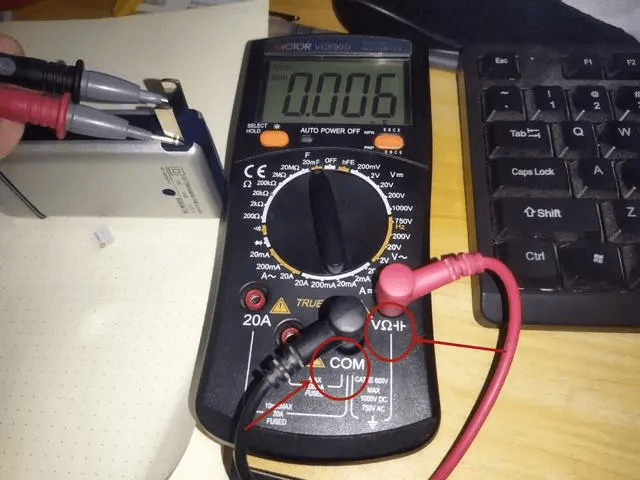

1.測量電壓、電阻、電容、頻率、通斷二極管

測量以上這個數值時，我們將萬用表的紅表筆插入“V/Ω”孔，黑表筆插入“COM”孔，然后把萬用表的開關分別撥至對應的量程范圍之內，再將萬用表的紅黑表筆并聯至被測電路中即可。

2.測量200mA以?xún)鹊男‰娏?/strong>

無論是直流電還是交流電，只要是電流在200mA以?xún)?，首先將黑表筆插入“COM”孔，紅表筆插入“mA”孔，然后將開關撥至交流電流或直流電流對應的量程范圍內，再將萬用表串聯至被測電路中，萬用表顯示的讀數即為測量結果。

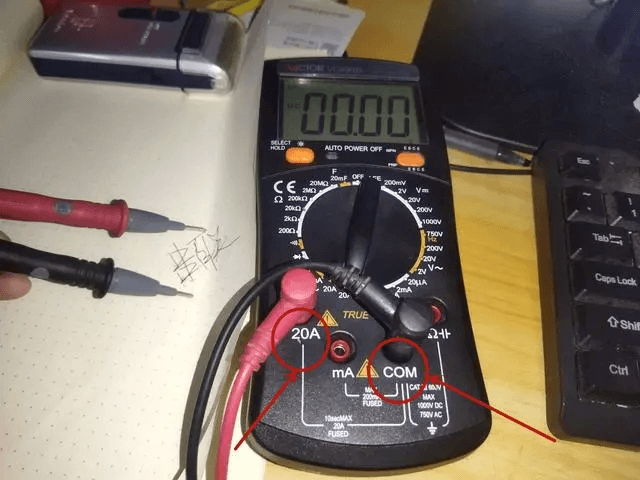

3.測量20A以?xún)鹊拇箅娏?/strong>

與測量200mA以?xún)鹊碾娏鞑煌?，萬用表一般將大于200mA且小于20A的電流測量單獨設置紅表筆插孔——“20A孔”，黑表依然插入“com”孔，其余操作方法與測量20mA的方法相同。

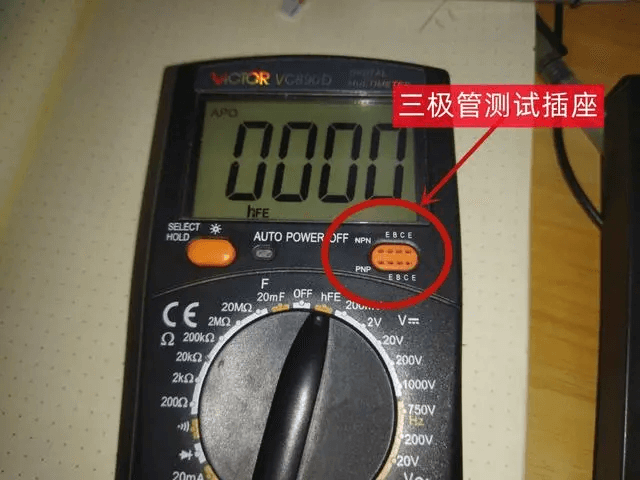

4.測量三極管的參數

測量三極管的參數比較簡單，不需要用到表筆，所以紅黑表筆可以插入任意插孔，測量時，將開關撥至三極管檔，然后將三極管的三個管腳插入三極管插座中，讀取萬用表顯示的讀數即可。
