提起供電系統，想必大部分電氣人員都不陌生了。但是如果說到供電系統的分類及其各自特點，可能有不少電氣人員都是一知半解的，特別是對于一些電氣初學者更是一問三不知了。我們都知道供電系統就是由電源系統和輸配電系統組成的產生電能并供應和輸送給用電設備的系統。而供電系統的種類有TN、TN-C、TN-C-S、 TN、 TT等等，其中N-C是工作零線與保護零線合一設置的接零保護系統。那么問題來了，供電系統TT、TN、TN-C、TN-S、IT各自有哪些特點呢？下面本文簡明扼要地給大家介紹一下，看完文章希望能給廣大電氣人員一些參考。
? 01 TT方式供電系統的特點：

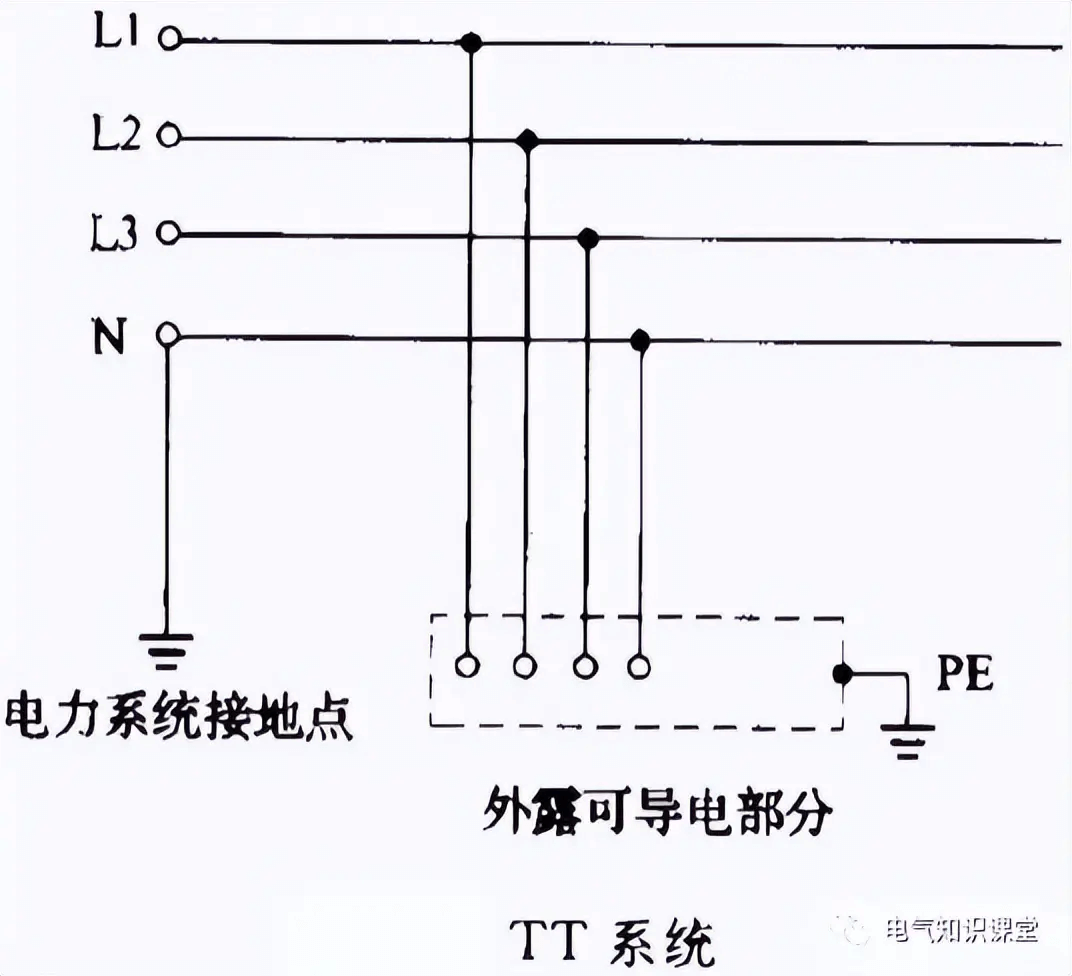

TT 方式供電系統是指將電氣設備的金屬外殼直接接地的保護系統，稱為保護接地系統。第一個符號 T 表示電力系統中性點直接接地；第二個符號 T 表示負載設備外露不與帶電體相接的金屬導電部分與大地直接聯接，而與系統如何接地無關。在 TT 系統中負載的所有接地均稱為保護接地。
（1）當電氣設備的金屬外殼帶電(相線碰殼或設備絕緣損壞而漏電)時，由于有接地保護，可以大大減少觸電的危險性。但是，低壓斷路器(自動開關)不一定能跳閘，造成漏電設備的外殼對地電壓高于安全電壓，屬于危險電壓。
（2）當漏電電流比較小時，即使有熔斷器也不一定能熔斷，所以還需要漏電保護器作保護，因此 TT 系統難以推廣。
（3）TT 系統接地裝置耗用鋼材多，而且難以回收、費工時、費料。
把新增加的專用保護線 PE 線和工作零線 N 分開，其特點是：
① 共用接地線與工作零線沒有電的聯系;
② 正常運行時，工作零線可以有電流，而專用保護線沒有電流;
? 02 TN方式供電系統的特點：

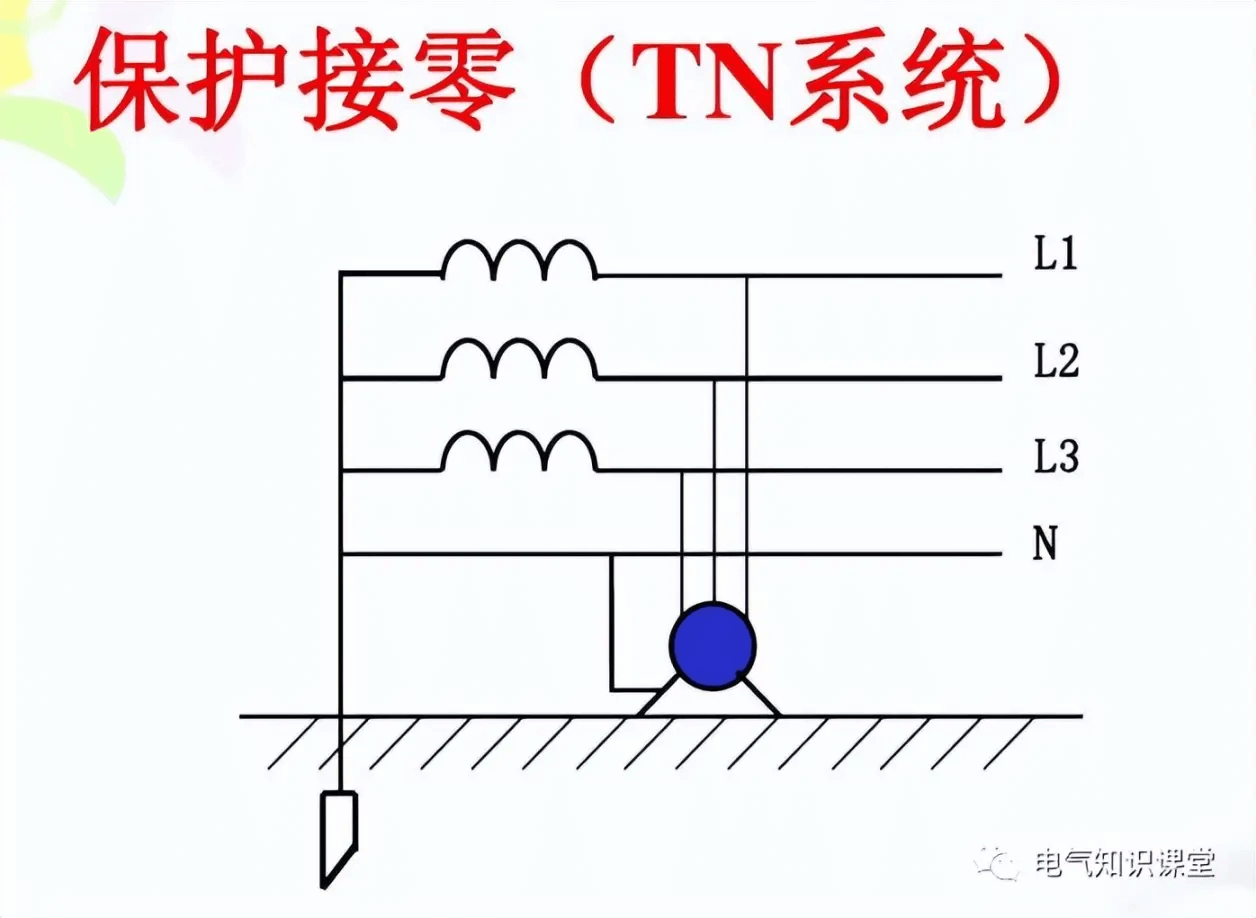

（1） TN 方式供電系統是將電氣設備的金屬外殼與工作零線相接的保護系統，稱作接零保護系統。
1 )一旦設備出現外殼帶電，接零保護系統能將漏電電流上升為短路電流，這個電流很大，實際上就是單相對地短路故障，熔斷器的熔絲會(huì )熔斷，低壓斷路器的脫扣器會(huì )立即動作而跳閘，使故障設備斷電，比較安全。
2 ) TN 系統節省材料、工時。TN 方式供電系統中，根據其保護零線是否與工作零線分開而劃分為 TN-C 和 TN-S 等兩種。
? 03 TN-C方式供電系統的特點：

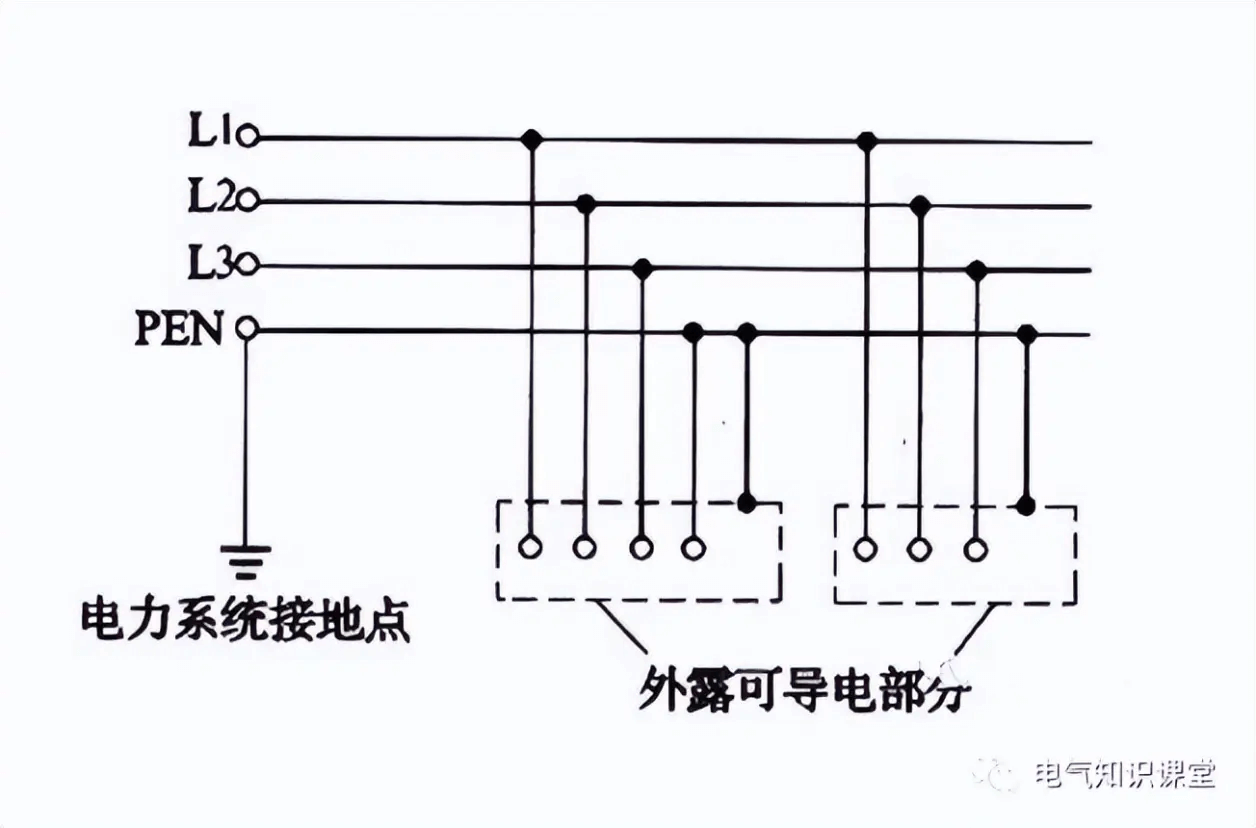

TN-C 方式供電系統：它是用工作零線兼作接零保護線，可以稱作保護中性線，用 NPE 表示。
? 04 TN-S方式供電系統的特點：

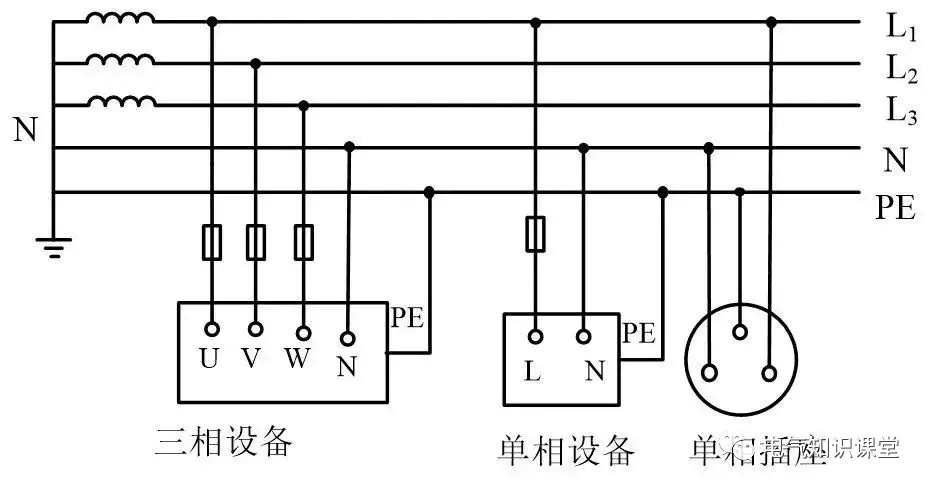

TN-S 方式供電系統：它是把工作零線 N 和專用保護線 PE 嚴格分開的供電系統，稱作 TN-S 供電系統。
（1）系統正常運行時，專用保護線PE上不有電流，只是工作零線上有不平衡電流。PE 線對地沒有電壓，所以電氣設備金屬外殼接零保護是接在專用的保護線 PE 上，安全可靠。
（2）工作零線只用作單相照明負載回路。
（3）專用保護線 PE 不許斷線，也不許進入漏電開關。
（4）干線上使用漏電保護器，工作零線不得有重復接地，而 PE 線有重復接地，但是不經過漏電保護器，所以 TN-S 系統供電干線上也可以安裝漏電保護器。
（5）TN-S 方式供電系統安全可靠，適用于工業與民用建筑等低壓供電系統。
? 05 TN-C-S 方式供電系統的特點：

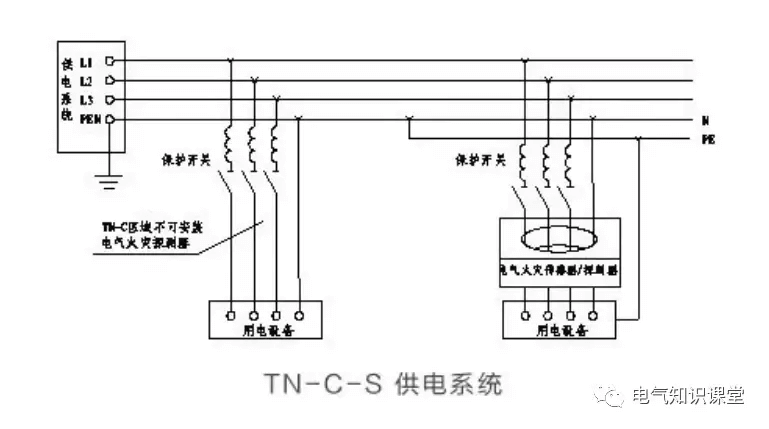

TN-C-S 方式供電系統：在建筑施工臨時供電中，如果前部分是 TN-C 方式供電，而施工規范規定施工現場必須采用 TN-S 方式供電系統，則可以在系統后部分現場總配電箱分出 PE 線， TN-C-S 系統的特點如下。
（1）工作零線 N 與專用保護線 PE 相聯通而且在 PE 線上應作重復接地。
（2） PE 線在任何情況下都不能進入漏電保護器，因為線路末端的漏電保護器動作會(huì )使前級漏電保護器跳閘造成大范圍停電。
（3）對 PE 線除了在總箱處必須和 N 線相接以外，其他各分箱處均不得把 N 線和 PE 線相聯， PE 線上不許安裝開關和熔斷器，也不得用大顧兼作 PE 線。
TN-C-S 供電系統是在 TN-C 系統上臨時變通的作法。當三相電力變壓器工作接地情況良好、三相負載比較平衡時， TN-C-S 系統在施工用電實踐中效果還是可行的。但是，在三相負載不平衡、建筑施工工地有專用的電力變壓器時，必須采用 TN-S 方式供電系統。
? 06 IT方式供電系統的特點：

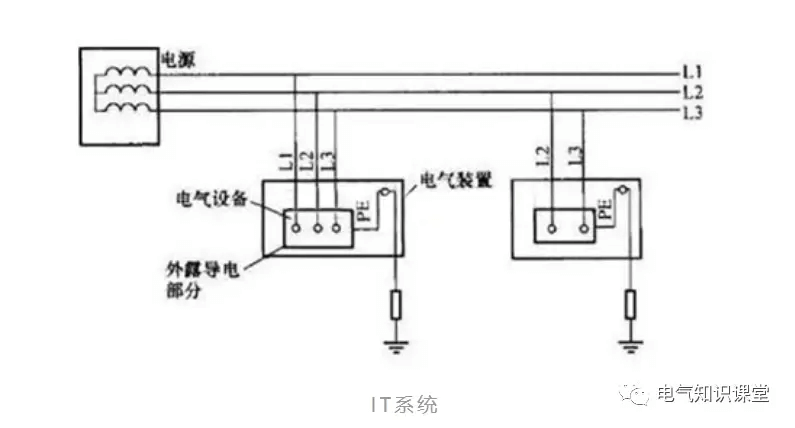

IT 方式供電系統 I 表示電源側沒有工作接地，或經過高阻抗接地。每二個字母 T 表示負載側電氣設備進行接地保護。
TT 方式供電系統在供電距離不是很長時，供電的可靠性高、安全性好。一般用于不允許停電的場所，或者是要求嚴格地連續供電的地方，例如電力煉鋼、大醫院的手術室、地下礦井等處。地下礦井內供電條件比較差，電纜易受潮。
運用 IT 方式供電系統，即使電源中性點不接地，一旦設備漏電，單相對地漏電流仍小，不會(huì )破壞電源電壓的平衡，所以比電源中性點接地的系統還安全。
但是，如果用在供電距離很長時，供電線路對大地的分布電容就不能忽視了。在負載發生短路故障或漏電使設備外殼帶電時，漏電電流經大地形成架路，保護設備不一定動作，這是危險的。只有在供電距離不太長時才比較安全。這種供電方式在工地上很少見。
